修复联想P系列工作站上PVE安装Grub引导失败

由GPT-5辅助撰写

Environment

  • 设备：Lenovo ThinkStation P 系列（本文机型：P3 Ultra Gen1）
  • 系统：Proxmox VE 8.4 / 9.0（均重现）
  • 启动：UEFI 模式，Secure Boot 关闭
  • 磁盘：NVMe（安装器默认分区：ESP≈1 GiB、LVM 作为根）

Symptoms & Error Messages

在安装Proxmox VE时遇到以下提示：

在安装 PVE 的最后阶段，“Bootloader setup” 报错：

failed to prepare efi boot using Grub on “/dev/DEVICE_NAMEp2”: unable to install the EFI boot loader on ‘/dev/DEVICE_NAME’

随后 grub-install 警告无法设置 EFI 变量（如 cannot set EFI variable Boot0000），安装器以失败结束。

导致这个问题的原因是Lenovo联想部分机器限制NVRAM的写入，使得安装程序无法正常grub-install需要的EFI文件。通过手动将EFI指定到fallback启动可以解决这个问题。

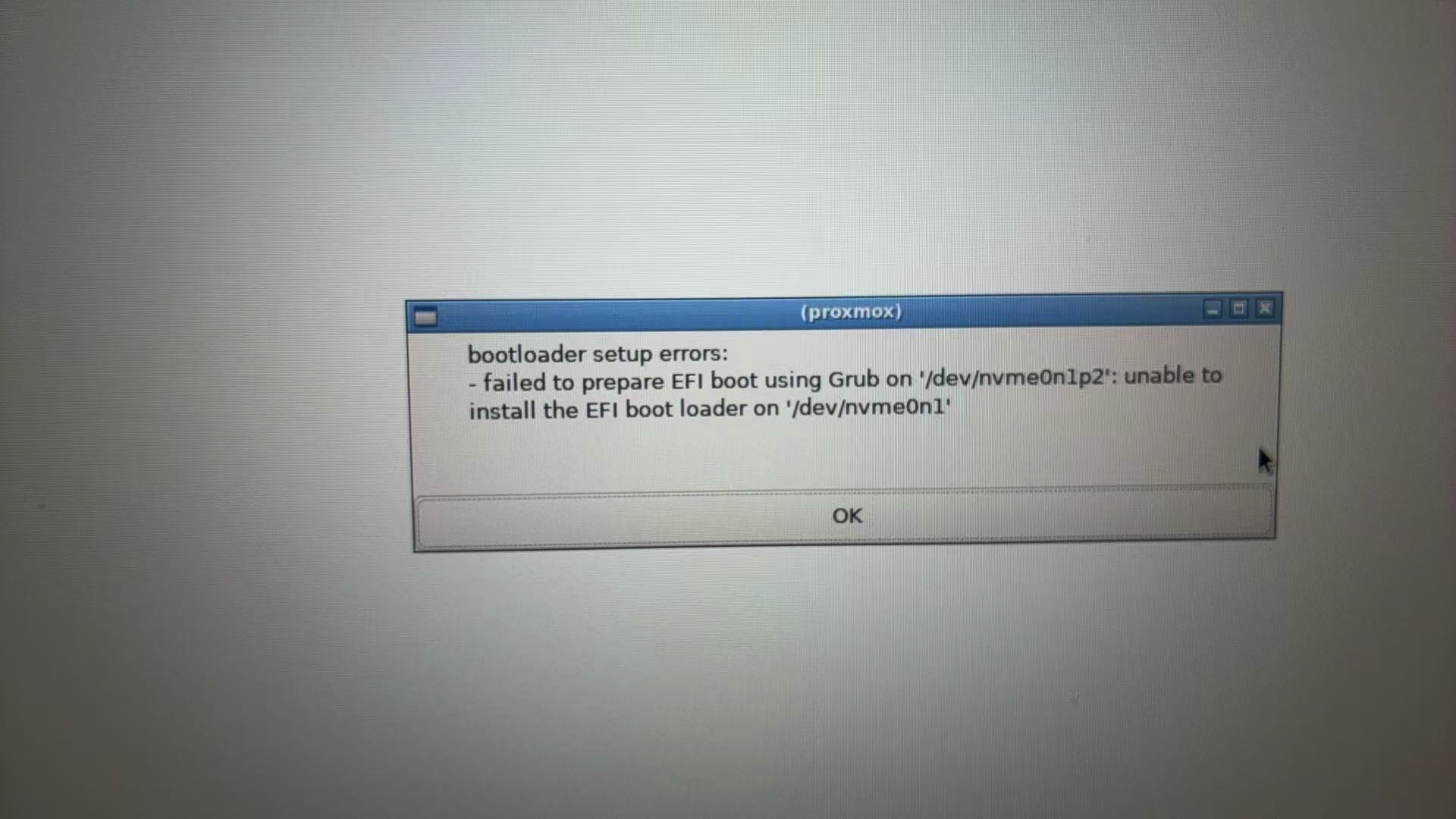

报错图片

Impact

我是在今天安装的时候发现这个问题的。一开始我认为是UEFI设置问题，重置并更新了bios之后问题仍然存在；然后我尝试了不同版本的ISO制作（BalenaEtcher/Rufus）和不同版本镜像（8.4/9.0），都有同样的报错。

在网上一开始按照报错信息去搜索，没有特别有效的结果。我突然意识到，网络上出现这个问题的多是戴尔R系列服务器，与联想P系列同属于品牌机工作站，可能有特殊的bios限制。在群友的提示下按照机型搜索时得到了部分结果。一个Chiphell的帖子 提到了同样的问题，并且声称通过重新导入UEFI证书解决了。另一个出现在Proxmox论坛上的帖子有同样的情况，但没有给出解决方案。

Initial Assessment

在尝试了升级BIOS无果之后，我迅速到P3 Ultra购买的售后机友群内发出询问，群友纷纷踊跃提出建议。一个群友提到，他在安装飞牛云的时候出现过类似的问题，最后是通过在其他机器上安装，把硬盘拿过来，再修复引导解决的。推断：只要系统分区无问题，修复 GRUB 并提供 fallback 启动文件即可完成引导。

Disk & Boot Mode Details

  • 启动模式：UEFI Only（Lenovo唯一可选模式），Secure Boot 关闭。
  • 目标磁盘为 NVMe；安装器默认创建 1 GiB 的 FAT32 ESP 挂载到 /boot/efi，其余为 LVM（/dev/pve/root 等）。
  • 其他品牌/机型若对 NVRAM 有保护策略，可能同样出现写入失败的症状。建议查询是否有对应的UEFI设置项。

Investigation & Actions

首先，我们安装直到最后的报错页面，然后不拔下安装盘选择重启。此时我们会再次从安装镜像启动。选择Advanced Option，然后选择Rescue Mode启动，此时将正常启动到PVE运行界面。使用root和原来设置的密码启动。

这篇教程默认使用者在第一次安装的时候选择直接在整个盘上安装，让PVE安装器自行决定如何分区。

Mounting Filesystems (ESP, LVM)

  1. 激活 LVM 并确认逻辑卷路径：

    1
2
3

    vgscan
vgchange -ay
lvs -o vg_name,lv_name,lv_path,lv_size

  2. 挂载根与 ESP（以下以常见的 pve/root 与 ESP 在 nvme0n1p2 为例）：

    1
2
3
4
5
6
7

    DISK=/dev/nvme0n1
ROOT=/dev/pve/root
ESP=/dev/nvme0n1p2

mount "$ROOT" /mnt
mkdir -p /mnt/boot/efi
mount "$ESP" /mnt/boot/efi

Preparing the Chroot

chroot 是什么？ 它把当前进程看到的“/”切换到指定目录（这里是 /mnt），让我们在“已安装系统”的环境中运行命令，好比真正启动进系统一样。

在 chroot 前，先把必要的内核伪文件系统“带进去”，并确保固件变量接口可用：

1
2
3
4
5
6

mount --rbind /dev  /mnt/dev
mount --rbind /proc /mnt/proc
mount --rbind /sys  /mnt/sys
mount -t efivarfs efivarfs /mnt/sys/firmware/efi/efivars

chroot /mnt /bin/bash

efivarfs 是什么？ 它是 Linux 暴露 UEFI NVRAM 变量的虚拟文件系统，路径是 /sys/firmware/efi/efivars。在 chroot 里把它挂上，grub-install/efibootmgr 才能与固件交互。

Reinstalling GRUB to the ESP

  1. 直接把 GRUB 的 EFI 程序写入 ESP：

    1
2
3
4
5

    grub-install \
  --target=x86_64-efi \
  --efi-directory=/boot/efi \
  --bootloader-id=proxmox \
  --recheck || true

  2. 若提示无法写 EFI 变量（常见于部分固件），用 不写 NVRAM 的方式再次安装：

    1
2
3
4
5
6

    grub-install \
  --target=x86_64-efi \
  --efi-directory=/boot/efi \
  --bootloader-id=proxmox \
  --recheck \
  --no-nvram

  3. 生成配置：

    1

    update-grub

Handling NVRAM Write Failures

两种启动路径：

  • NVRAM 启动项：固件保存 Boot000X→某个磁盘/分区上的某个 .efi 文件；可用 efibootmgr 管理顺序与条目。
  • Fallback 路径：UEFI 规范规定在每块 EFI 磁盘上都要尝试 \EFI\BOOT\BOOTX64.EFI（x86_64）。

若 NVRAM 写入失败，使用 fallback 一样能稳定启动：我们只需把刚安装的 grubx64.efi 复制到 fallback 路径。

Creating the Fallback Boot Path

1
2
3
4
5
6

mkdir -p /boot/efi/EFI/BOOT
cp -f /boot/efi/EFI/proxmox/grubx64.efi /boot/efi/EFI/BOOT/BOOTX64.EFI

#（可选）对部分联想机型，添加厂商路径也有帮助：
mkdir -p /boot/efi/EFI/Lenovo
cp -f /boot/efi/EFI/BOOT/BOOTX64.EFI /boot/efi/EFI/Lenovo/BootX64.efi

First Successful Boot

重启、移除安装介质，固件会从 \EFI\BOOT\BOOTX64.EFI 启动进入系统。此后常规的内核更新会自动刷新 GRUB 配置。

Tiny maintenance note

当 grub-efi 升级后，EFI/proxmox/grubx64.efi 可能发生变化。建议同步更新 fallback：

1

sudo install -m 0644 /boot/efi/EFI/proxmox/grubx64.efi /boot/efi/EFI/BOOT/BOOTX64.EFI

你可以在任何与GRUB相关的 apt upgrade 后执行这个命令。

Root Cause Analysis

  • 安装器调用的 grub-install --target=x86_64-efi --efi-directory=/boot/efi --bootloader-id=proxmox --recheck 在部分设备上 创建 NVRAM 启动项失败（固件策略/权限/设置等原因）。
  • 加上 --no-nvram 可跳过写入 NVRAM，仅把引导文件放入 ESP；再通过 fallback 路径完成启动。
  • 由于系统文件和分区布局本身无问题，手动收尾即可恢复可启动状态。

Appendix A: Key Commands

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

# 激活 LVM
vgscan && vgchange -ay
lvs -o vg_name,lv_name,lv_path,lv_size

# 挂载根与 ESP
mount /dev/pve/root /mnt
mkdir -p /mnt/boot/efi && mount /dev/nvme0n1p2 /mnt/boot/efi

# 准备 chroot
mount --rbind /dev  /mnt/dev
mount --rbind /proc /mnt/proc
mount --rbind /sys  /mnt/sys
mount -t efivarfs efivarfs /mnt/sys/firmware/efi/efivars
chroot /mnt /bin/bash

# 重新安装 GRUB（若 NVRAM 写入失败则加 --no-nvram）
grub-install --target=x86_64-efi --efi-directory=/boot/efi --bootloader-id=proxmox --recheck || true
grub-install --target=x86_64-efi --efi-directory=/boot/efi --bootloader-id=proxmox --recheck --no-nvram
update-grub

# 创建 fallback
mkdir -p /boot/efi/EFI/BOOT
cp -f /boot/efi/EFI/proxmox/grubx64.efi /boot/efi/EFI/BOOT/BOOTX64.EFI

#（可选）联想厂商路径
mkdir -p /boot/efi/EFI/Lenovo
cp -f /boot/efi/EFI/BOOT/BOOTX64.EFI /boot/efi/EFI/Lenovo/BootX64.efi

Appendix B: Glossary (ESP, efivars, NVRAM, chroot)

  • ESP（EFI System Partition）：UEFI 固件可读的 FAT32 分区，存放各操作系统的 .efi 启动程序与少量配置。通常挂载在 /boot/efi。
  • efivars / efivarfs：Linux 暴露 UEFI NVRAM 变量的虚拟文件系统，位于 /sys/firmware/efi/efivars。读取/写入这些“文件”，实质是在读写固件变量（如 BootOrder、Boot000X、SecureBoot 等）。
  • NVRAM：主板固件中的非易失性存储区域，用于保存启动项等设置。
  • chroot：把当前进程视角下的根目录切换到指定目录（如 /mnt），便于在“目标系统”环境内运行命令进行修复。
  • fallback 路径：UEFI 规范定义的默认启动文件名（x86_64 为 \EFI\BOOT\BOOTX64.EFI）。当无有效 NVRAM 启动项时，固件会尝试该路径。
  • efibootmgr：前者把 GRUB 的 EFI 程序与相关文件安装到 ESP；后者用于创建/查看/调整 NVRAM 启动项。
